Hipertec® Wall Muro Panel de lana de roca para muro
Panel metálico para muros con núcleo de lana de roca y ambas caras de lámina de acero. Resistente al fuego.
Acerca de este producto
- Excelente resistencia al fuego
- Elevada resistencia mecánica, con posibilidad de construcción autoportante
- Buen aislamiento térmico
- Rápida y fácil instalación
Qué es Hipertec Wall

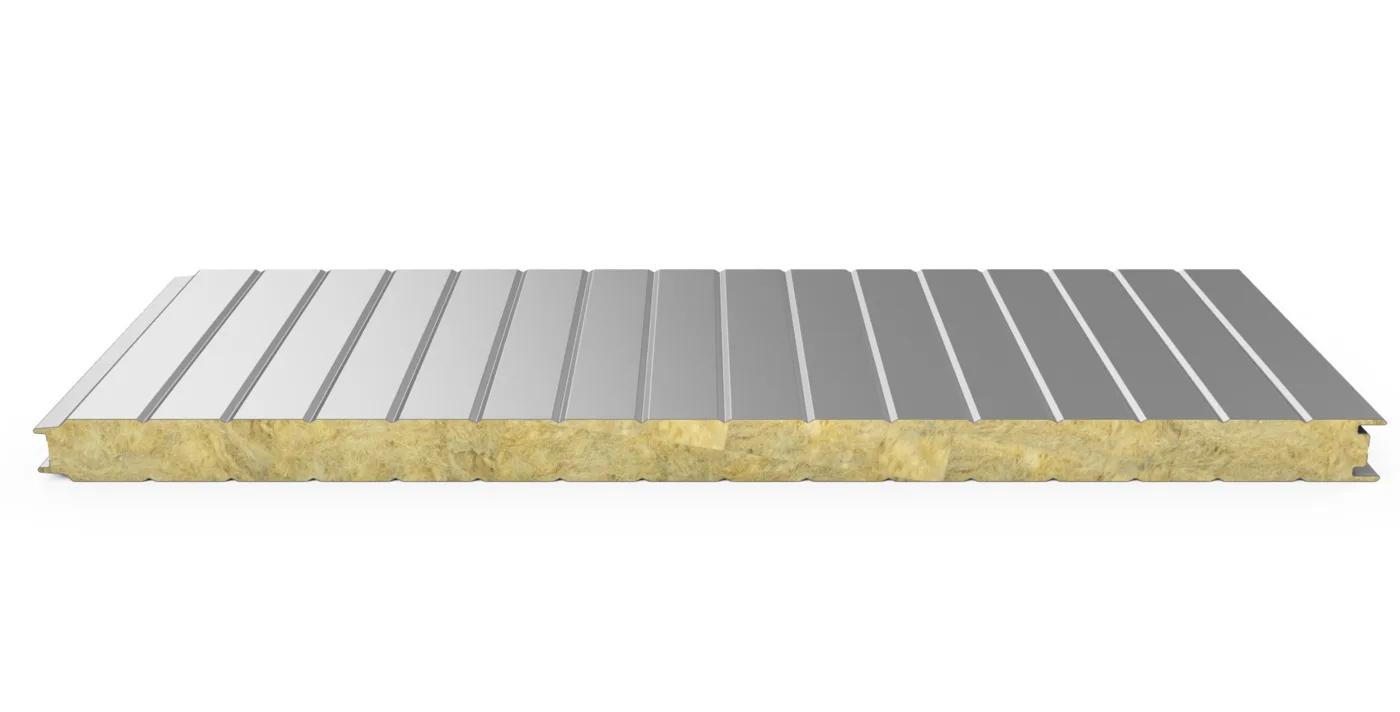

Panel metálico para muros, producido en serie, con fijación a la vista, aislado con lana de roca con densidad de 100 kg/m³, con ambas caras en lámina de acero galvanizado prepintado, resistente al fuego.
Propiedades y beneficios de Hipertec Wall
Excelente, según el espesor del núcleo aislante y resultados de ensayos de laboratorio.
Elevada, con posibilidad de construcción autoportante.
Buen aislamiento térmico.
Facilidad de montaje y rapidez de instalación.
Con diferentes sistemas de acabados.
Permite realizar ampliaciones con gran facilidad.
Aplicaciones de Hipertec Wall
Para edificaciones industriales, comerciales y residenciales que requieren grandes prestaciones de resistencia al fuego.
Elemento modular para muros, con posibilidad de construcción autoportante.
Especificaciones técnicas de Hipertec Wall
| Uso | Muros de fachada y divisiones interiores |
|---|---|
| Núcleo | Lana de roca |
| Densidad del núcleo | 100 kg/m³ |
| Espesores | 50, 60, 80, 100, 120, 150 y 200 mm |
| Espesor de lámina (cara externa / interna) | 0.6 / 0.6 mm |
| Cara externa | Lámina de acero galvanizado prepintado, dibujo Micro V |
| Fijación | A la vista |
| Color disponible | RAL 9002 |
| Origen | Importado; se cotiza en euros |
| Ancho útil | 1 m |
| Longitud | 11.90 m (material de importación) |
| Reacción al fuego | 0/1: Clase 0 en el parámetro externo y Clase 1 en el aislante |
| Aislamiento acústico | Rw entre 30 y 30.5 dB |
| Unión | Macho-hembra |
Colores disponibles
Los colores en pantalla son una referencia aproximada del tono real.
Fijaciones, sellos y hojalatería se cotizan por separado.
Perfil, dimensiones y fijación de Hipertec Wall
Perfil y dimensiones
Sistema de fijación A la vista

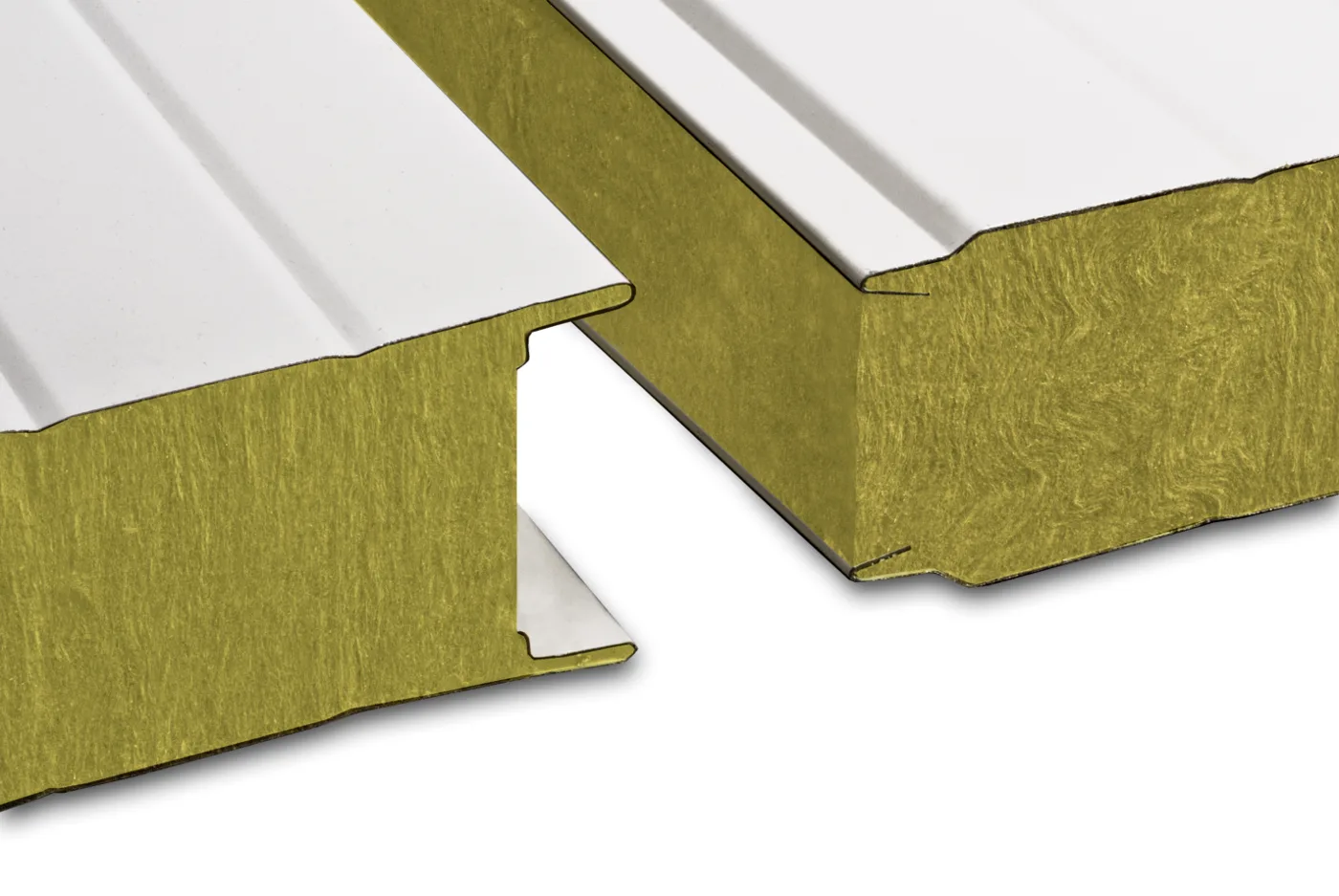

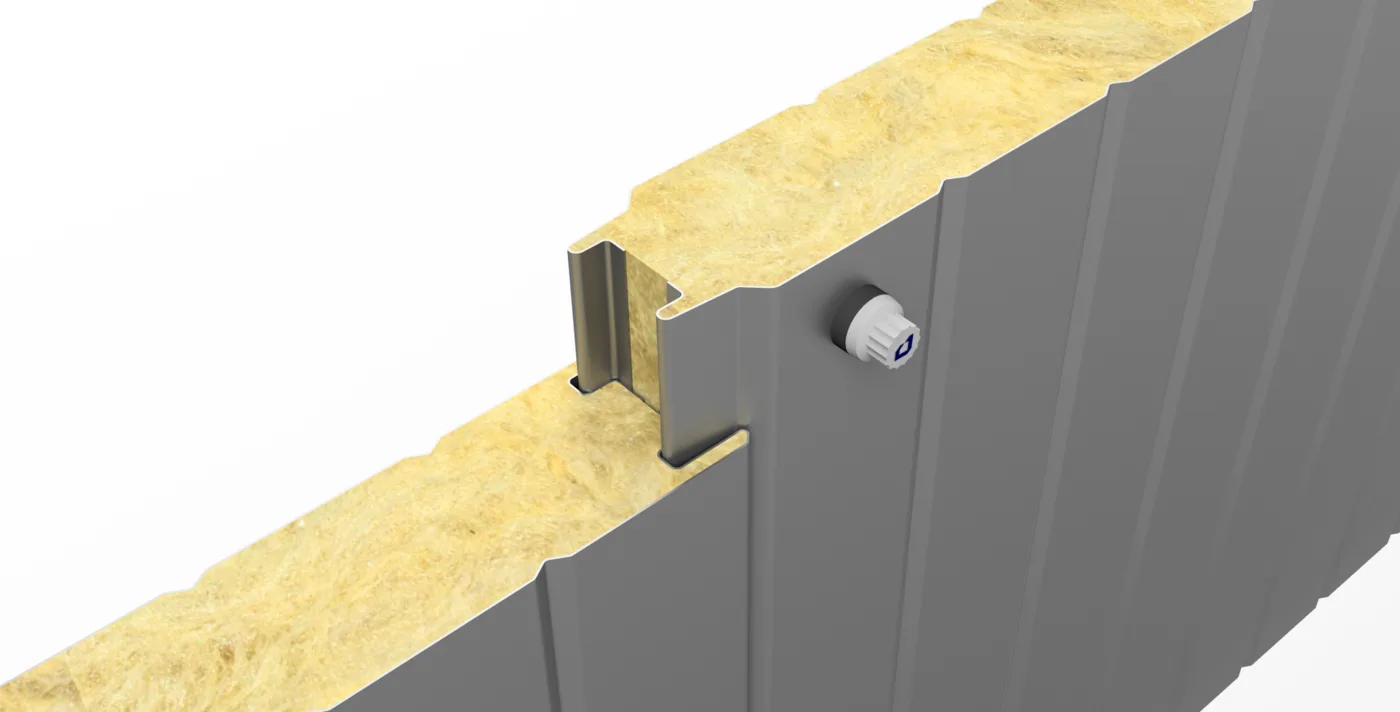

Fijación a la vista: el grupo de fijación y la forma de los extremos del panel forman un ensamble con unión macho-hembra.
- 1Tornillo con cabeza en PVC o hexagonal
- 2Arandela en PVC / neopreno
Desempeño térmico y tabla de cargas de Hipertec Wall
Aislamiento térmico y peso
| Espesor | Conductividad KW/m²·K | Resistencia Rm²·K/W | Pesokg/m² |
|---|---|---|---|
| 50 mm | 0.75 | 1.33 | 16.05 |
| 80 mm | 0.49 | 2.04 | 19.05 |
| 100 mm | 0.40 | 2.50 | 21.05 |
| 120 mm | 0.34 | 2.94 | 23.05 |
| 150 mm | 0.27 | 3.70 | 26.05 |
A menor conductividad (K) y mayor resistencia (R), mejor aislamiento térmico.
Tabla de cargas: claro máximo entre apoyos
Claro máximo en metros que admite el panel para cada carga uniformemente distribuida (W, en kg/m²). Elige la columna con la carga de tu proyecto y la fila con el espesor.
| Espesor | 60kg/m² | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² |
|---|---|---|---|---|---|
| 50 mm | 3.75 | 2.84 | 2.31 | 1.94 | 1.57 |
| 80 mm | 5.14 | 4.50 | 3.65 | 3.08 | 2.48 |
| 100 mm | 5.74 | 5.29 | 4.55 | 3.82 | 3.09 |
| 120 mm | 6.26 | 5.74 | 4.90 | 4.58 | 3.71 |
| 150 mm | 6.98 | 6.37 | 5.44 | 4.66 | 3.77 |
| Espesor | 60kg/m² | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² |
|---|---|---|---|---|---|
| 50 mm | 3.55 | 2.84 | 2.31 | 1.77 | 1.36 |
| 80 mm | 5.05 | 4.38 | 3.65 | 2.91 | 2.27 |
| 100 mm | 5.65 | 4.89 | 4.38 | 3.65 | 2.88 |
| 120 mm | 6.17 | 5.34 | 4.80 | 4.38 | 3.50 |
| 150 mm | 6.89 | 5.97 | 5.34 | 4.49 | 3.56 |
Valores de ensayo con flecha ≤ L/200 y coeficiente de seguridad 3 respecto a la carga de ruptura, según la ficha técnica. Para tu cálculo estructural, confírmalos con un asesor.
Resistencia al fuego (REI)
| Espesor | Tiempominutos |
|---|---|
| 50 mm | 30 |
| 80 mm | 60 |
| 100 mm | 120 |
R: resistencia mecánica · E: impermeabilidad al gas · I: aislamiento térmico.
Gráfica de aislamiento acústico
Certificaciones de Hipertec Wall
Estamos preparando esta información. Pídela a un asesor por WhatsApp.
Ficha técnica de Hipertec Wall
Descarga la ficha con tablas de carga y claros entre apoyos, espesores, conductividad térmica y propiedades del panel.
