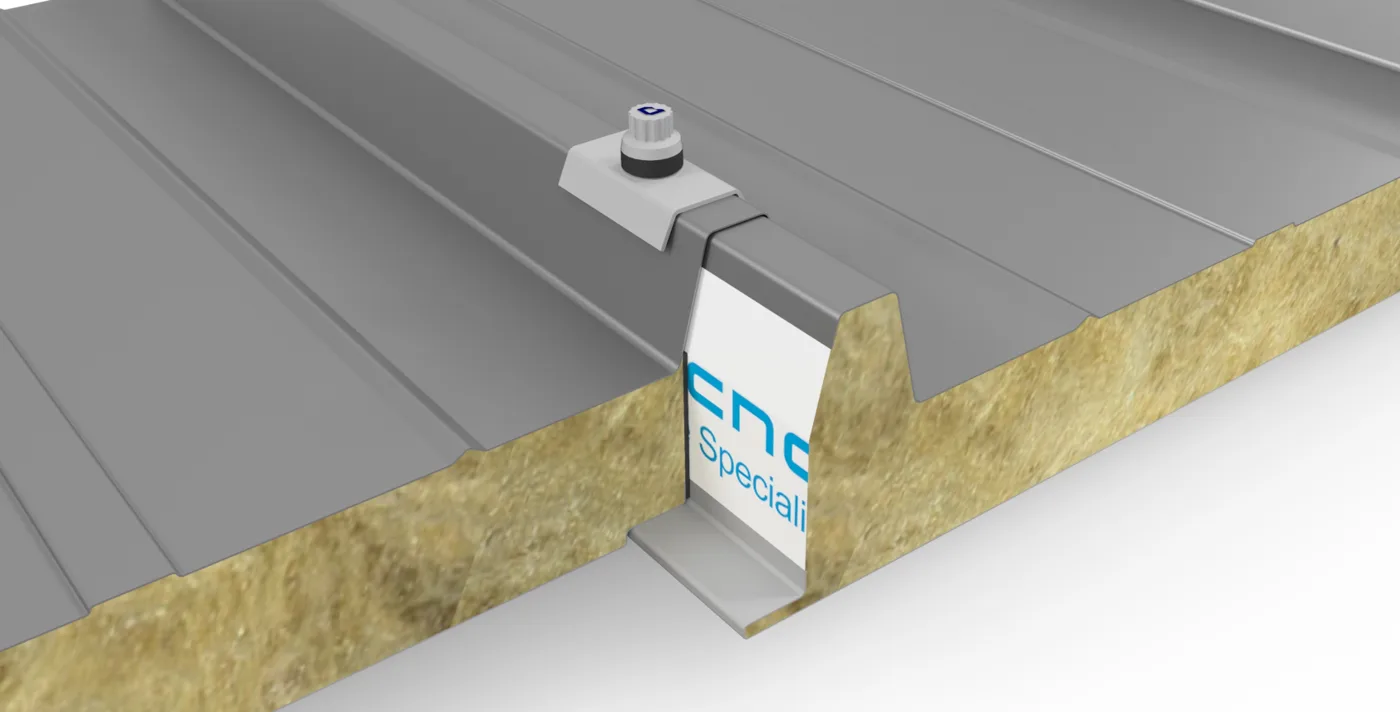

Hipertec® Roof Cubierta Panel de lana de roca para techo
Panel metálico para cubiertas con núcleo de lana de roca y ambas caras de lámina de acero. Resistente al fuego.
Acerca de este producto
- Excelente resistencia al fuego
- Solución monolítica
- Permite suprimir el cielo raso u otros detalles de acabado
- Elevada resistencia mecánica, con mayor separación entre apoyos
Qué es Hipertec Roof
Panel metálico para cubiertas, producido en serie, aislado con lana de roca con densidad de 100 kg/m³, ambas caras de lámina de acero galvanizado prepintado, resistente al fuego.
Propiedades y beneficios de Hipertec Roof
Excelente, según el espesor del núcleo aislante y resultados de ensayos de laboratorio.
Solución monolítica.
Permite suprimir la instalación de cielo raso u otros detalles de acabado.
Elevada, con posibilidad de mayor separación entre apoyos.
Buen aislamiento térmico.
Excelente acabado interior y exterior.
Rápida y fácil instalación.
Permite realizar ampliaciones con gran facilidad.
Aplicaciones de Hipertec Roof
Para edificaciones industriales, comerciales, hospitalarias, mineras y energéticas que requieren grandes prestaciones de resistencia al fuego.
Especificaciones técnicas de Hipertec Roof
| Uso | Cubiertas y revestimientos laterales |
|---|---|
| Núcleo | Lana de roca |
| Densidad del núcleo | 100 kg/m³ |
| Espesores | 50, 60, 80 y 100 mm |
| Espesor de lámina (cara externa / interna) | 0.6 / 0.5 mm |
| Cara externa | Lámina de acero galvanizado prepintado, dibujo Ribs |
| Cara interna | Lámina de acero galvanizado prepintado, dibujo Micro V |
| Color disponible | RAL 9002 |
| Origen | Importado; se cotiza en euros |
| Ancho útil | 1 m |
| Longitud | 11.90 m (material de importación) |
| Pendiente mínima recomendada | Del 5 % al 7 % (confírmala con tu asesor técnico) |
| Reacción al fuego | 0/1: Clase 0 en el parámetro externo y Clase 1 en el aislante |
| Aislamiento acústico | Rw entre 29 y 30 dB |
| Fijación | A la vista, con traslape |
Colores disponibles
Los colores en pantalla son una referencia aproximada del tono real.
Se vende el sistema completo: panel, fijaciones, sellos y lámina lisa para remates.
Perfil, dimensiones y fijación de Hipertec Roof
Perfil y dimensiones
Sistema de fijación A la vista
Fijación a la vista: el grupo de fijación y la forma de los extremos del panel crean un ensamble con traslape que evita el paso del agua al interior sin sellos adicionales, siempre que se sigan las recomendaciones técnicas de instalación.
- 1Tornillo con cabeza en PVC o hexagonal
- 2Arandela en PVC / neopreno
- 3Clip / capelote A-38 en acero prepintado con EPDM
Desempeño térmico y tabla de cargas de Hipertec Roof
Aislamiento térmico y peso
| Espesor | Conductividad KW/m²·K | Resistencia Rm²·K/W | Pesokg/m² |
|---|---|---|---|
| 50 mm | 0.71 | 1.41 | 16.22 |
| 80 mm | 0.47 | 2.13 | 19.22 |
| 100 mm | 0.39 | 2.56 | 21.22 |
| 120 mm | 0.33 | 3.03 | 23.22 |
A menor conductividad (K) y mayor resistencia (R), mejor aislamiento térmico.
Tabla de cargas: claro máximo entre apoyos
Claro máximo en metros que admite el panel para cada carga uniformemente distribuida (W, en kg/m²). Elige la columna con la carga de tu proyecto y la fila con el espesor.
| Espesor | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² | 200kg/m² | 250kg/m² | 300kg/m² |
|---|---|---|---|---|---|---|---|
| 50 mm | 4.55 | 3.78 | 3.23 | 2.65 | 2.02 | 1.67 | 1.33 |
| 80 mm | 5.96 | 5.56 | 4.83 | 3.96 | 3.06 | 2.49 | 2.12 |
| 100 mm | 6.06 | 5.76 | 5.46 | 4.83 | 3.75 | 3.05 | 2.58 |
| 120 mm | 6.10 | 5.87 | 5.64 | 5.29 | 4.41 | 3.60 | 3.04 |
| Espesor | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² | 200kg/m² | 250kg/m² | 300kg/m² |
|---|---|---|---|---|---|---|---|
| 50 mm | 3.98 | 3.65 | 3.10 | 2.52 | 1.89 | 1.54 | 1.19 |
| 80 mm | 5.14 | 4.81 | 4.51 | 3.64 | 2.74 | 2.17 | 1.80 |
| 100 mm | 5.66 | 5.28 | 4.96 | 4.59 | 3.51 | 2.81 | 2.34 |
| 120 mm | 5.80 | 5.73 | 5.39 | 4.97 | 4.27 | 3.46 | 2.90 |
Valores de ensayo con flecha ≤ L/200 y coeficiente de seguridad 3 respecto a la carga de ruptura, según la ficha técnica. Para tu cálculo estructural, confírmalos con un asesor.
Resistencia al fuego (REI)
| Espesor | Tiempominutos |
|---|---|
| 50 mm | 30 |
| 80 mm | 60 |
| 100 mm | 120 |
R: resistencia mecánica · E: impermeabilidad al gas · I: aislamiento térmico.
Gráfica de aislamiento acústico
Certificaciones de Hipertec Roof
Estamos preparando esta información. Pídela a un asesor por WhatsApp.
Ficha técnica de Hipertec Roof
Descarga la ficha con tablas de carga y claros entre apoyos, espesores, conductividad térmica y propiedades del panel.
