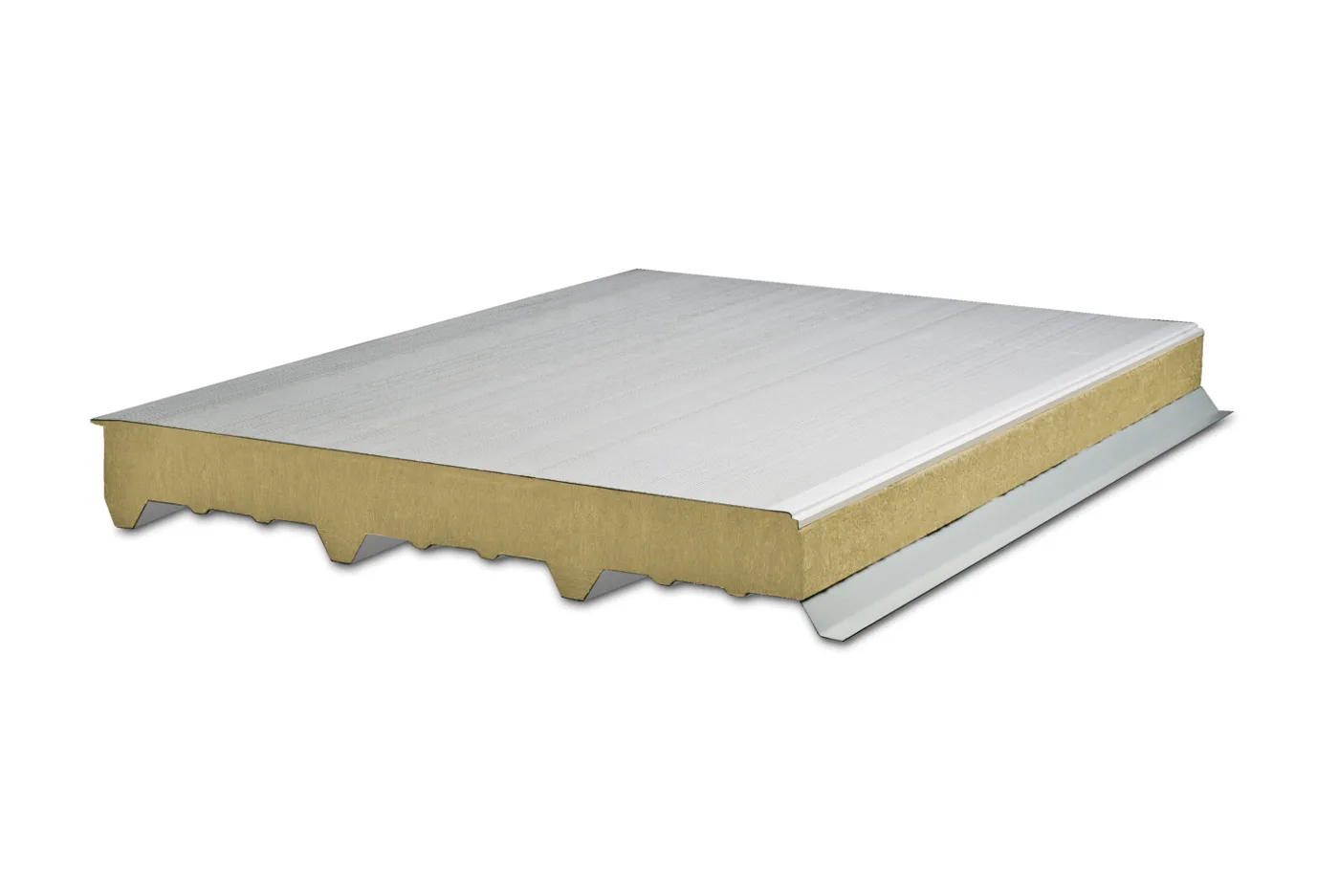

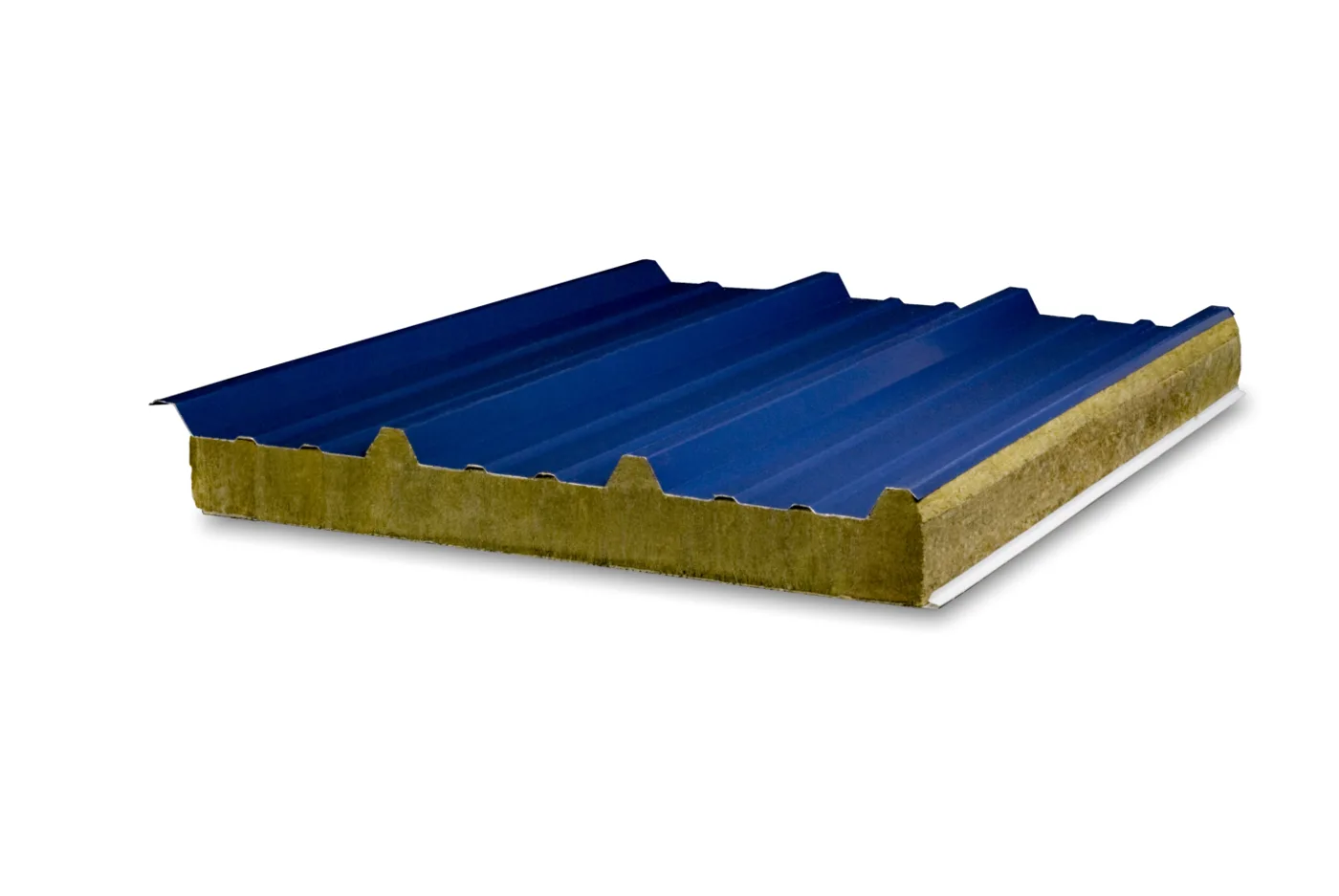

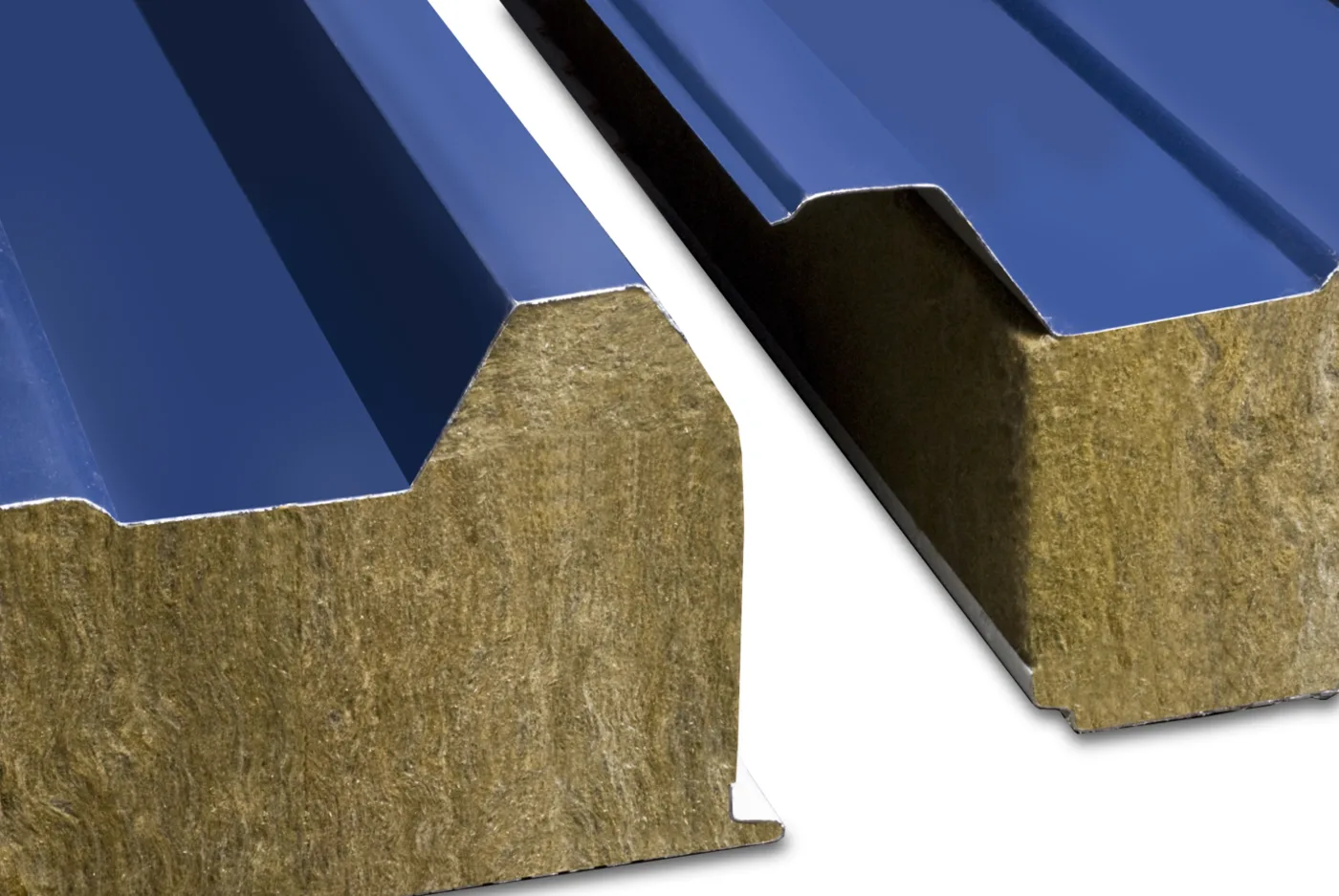

Hipertec® Roof Sound Cubierta acústica Panel acústico de lana de roca para techo
Panel metálico para cubiertas con núcleo de lana de roca y cara interna microperforada. Fonoabsorbente y resistente al fuego.
Acerca de este producto
- Fonoabsorbente y fonoaislante
- Índice de absorción NRC de 0.99
- Aislamiento acústico Rw entre 33.5 y 35 dB
- Núcleo de lana de roca no combustible
Qué es Hipertec Roof Sound
Panel metálico para cubiertas, tipo sándwich, fabricado en línea continua, aislado con lana de roca de alta densidad (100 kg/m³) y ambas caras en lámina de acero galvanizado prepintado. Su cara interna es microperforada, permitiendo excelentes propiedades fonoabsorbentes. Es resistente al fuego.
Propiedades y beneficios de Hipertec Roof Sound
Cara interna microperforada con excelentes propiedades fonoabsorbentes.
Excelente absorción acústica sobre todo el espectro de frecuencia.
Óptimo aislamiento acústico.
Núcleo de lana de roca no combustible.
Elevada, con posibilidad de mayor separación entre apoyos.
Buen aislamiento térmico.
Excelente acabado exterior e interior.
Rápida y fácil instalación.
Aplicaciones de Hipertec Roof Sound
Para edificaciones industriales y comerciales que requieren grandes prestaciones de absorción acústica.
Cubierta para cámaras de sonido, cines, auditorios, teatros, centrales termoeléctricas, salas de máquinas y estadios.
Por la rigidez que proporcionan las nervaduras.
Especificaciones técnicas de Hipertec Roof Sound
| Uso | Cubiertas y revestimientos laterales |
|---|---|
| Núcleo | Lana de roca de alta densidad, no combustible |
| Densidad del núcleo | 100 kg/m³ |
| Espesores | 50, 60, 80, 100, 120, 150 y 200 mm |
| Espesor de lámina (cara externa / interna) | 0.5 / 0.6 mm |
| Cara externa | Lámina de acero galvanizado prepintado, dibujo Ribs |
| Cara interna | Lámina de acero galvanizado prepintado, plana microperforada |
| Absorción acústica | NRC de 0.99 |
| Aislamiento acústico | Rw entre 33.5 y 35 dB |
| Color disponible | RAL 9002 |
| Origen | Importado; se cotiza en euros |
| Ancho útil | 1 m |
| Longitud | 11.90 m (material de importación) |
| Pendiente mínima recomendada | Del 5 % al 7 % (confírmala con tu asesor técnico) |
| Reacción al fuego | 0/1: Clase 0 en el parámetro externo y Clase 1 en el aislante |
| Absorción del nivel sonoro | ΔLa entre 12 y 19 dB(A) |
| Fijación | A la vista, con traslape |
Colores disponibles
Los colores en pantalla son una referencia aproximada del tono real.
Fijaciones, sellos y hojalatería se cotizan por separado.
Perfil, dimensiones y fijación de Hipertec Roof Sound

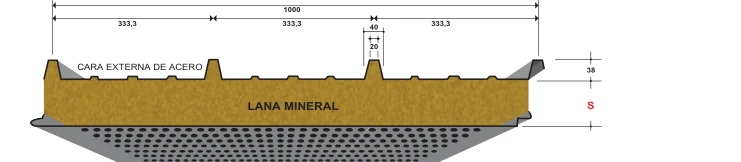

Perfil y dimensiones

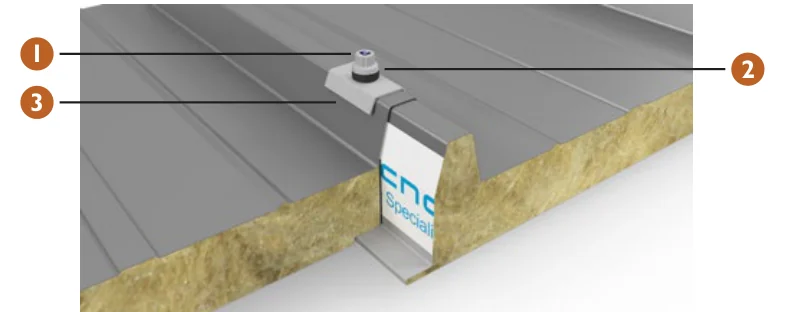

Sistema de fijación A la vista
Fijación a la vista: el grupo de fijación y la forma de los extremos del panel crean un ensamble con traslape que evita el paso del agua al interior sin sellos adicionales, siempre que se sigan las recomendaciones técnicas de instalación.
- 1Tornillo con cabeza en PVC o hexagonal
- 2Arandela en PVC / neopreno
- 3Clip / capelote A-38 en acero prepintado con EPDM
Desempeño térmico y tabla de cargas de Hipertec Roof Sound
Aislamiento térmico y peso
| Espesor | Conductividad KW/m²·K | Resistencia Rm²·K/W | Pesokg/m² |
|---|---|---|---|
| 50 mm | 0.71 | 1.41 | 14.79 |
| 80 mm | 0.47 | 2.13 | 17.79 |
| 100 mm | 0.39 | 2.56 | 19.79 |
A menor conductividad (K) y mayor resistencia (R), mejor aislamiento térmico.
Tabla de cargas: claro máximo entre apoyos
Claro máximo en metros que admite el panel para cada carga uniformemente distribuida (W, en kg/m²). Elige la columna con la carga de tu proyecto y la fila con el espesor.
| Espesor | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² | 200kg/m² | 250kg/m² | 300kg/m² |
|---|---|---|---|---|---|---|---|
| 50 mm | 3.56 | 3.18 | 2.90 | 2.59 | 2.25 | 2.01 | 1.84 |
| 80 mm | 4.14 | 3.70 | 3.35 | 3.02 | 2.62 | 2.34 | 2.13 |
| 100 mm | 4.48 | 4.01 | 3.67 | 3.27 | 2.84 | 2.54 | 2.31 |
| Espesor | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² | 200kg/m² | 250kg/m² | 300kg/m² |
|---|---|---|---|---|---|---|---|
| 50 mm | 3.18 | 2.84 | 2.56 | 2.32 | 2.01 | 1.80 | 1.64 |
| 80 mm | 3.70 | 3.31 | 3.00 | 2.70 | 2.34 | 2.10 | 1.91 |
| 100 mm | 4.01 | 3.58 | 3.25 | 2.93 | 2.54 | 2.27 | 2.07 |
Valores de ensayo con flecha ≤ L/200 y coeficiente de seguridad 3 respecto a la carga de ruptura, según la ficha técnica. Para tu cálculo estructural, confírmalos con un asesor.
Resistencia al fuego (REI)
| Espesor | Tiempominutos |
|---|---|
| 80 mm | 60 |
| 100 mm | 90 |
R: resistencia mecánica · E: impermeabilidad al gas · I: aislamiento térmico.

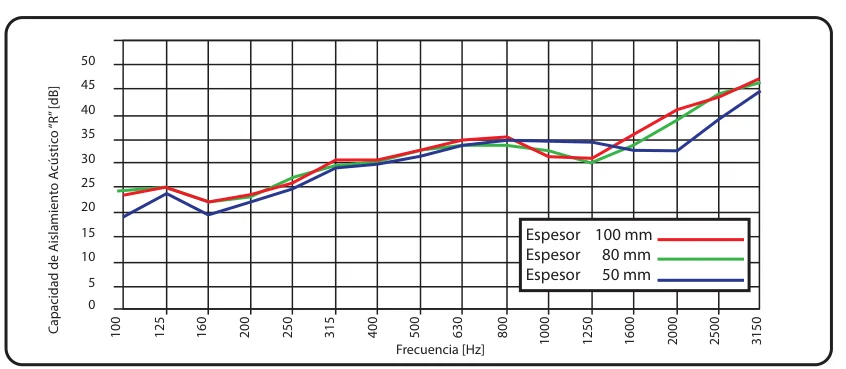

Gráfica de aislamiento acústico
Certificaciones de Hipertec Roof Sound
Estamos preparando esta información. Pídela a un asesor por WhatsApp.
Ficha técnica de Hipertec Roof Sound
Descarga la ficha con tablas de carga y claros entre apoyos, espesores, conductividad térmica y propiedades del panel.
Otros productos para resistencia al fuego de alta especificación
AcústicoHipertec® Wall Sound
Panel metálico para muros con núcleo de lana de roca y cara interna microperforada. Fonoabsorbente, fonoaislante y resistente al fuego.
Ver producto

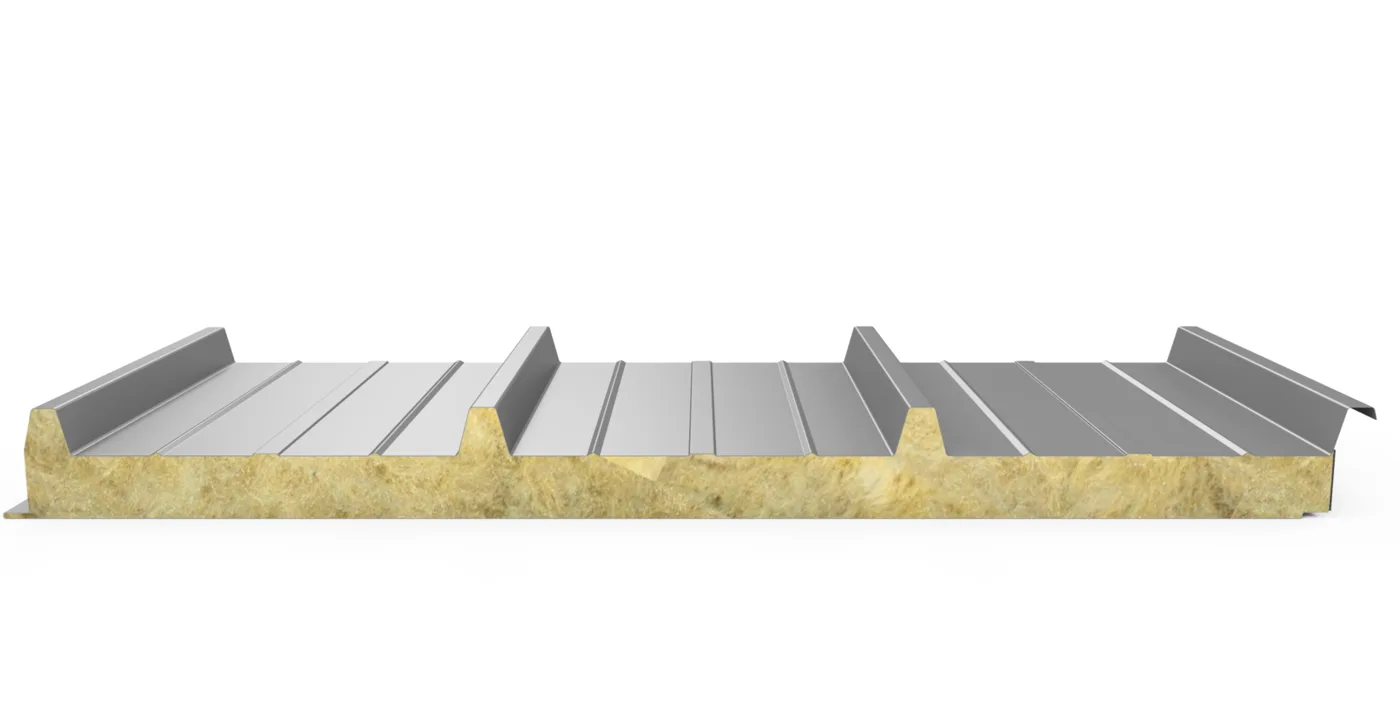

CubiertaHipertec® Roof
Panel metálico para cubiertas con núcleo de lana de roca y ambas caras de lámina de acero. Resistente al fuego.
Ver producto

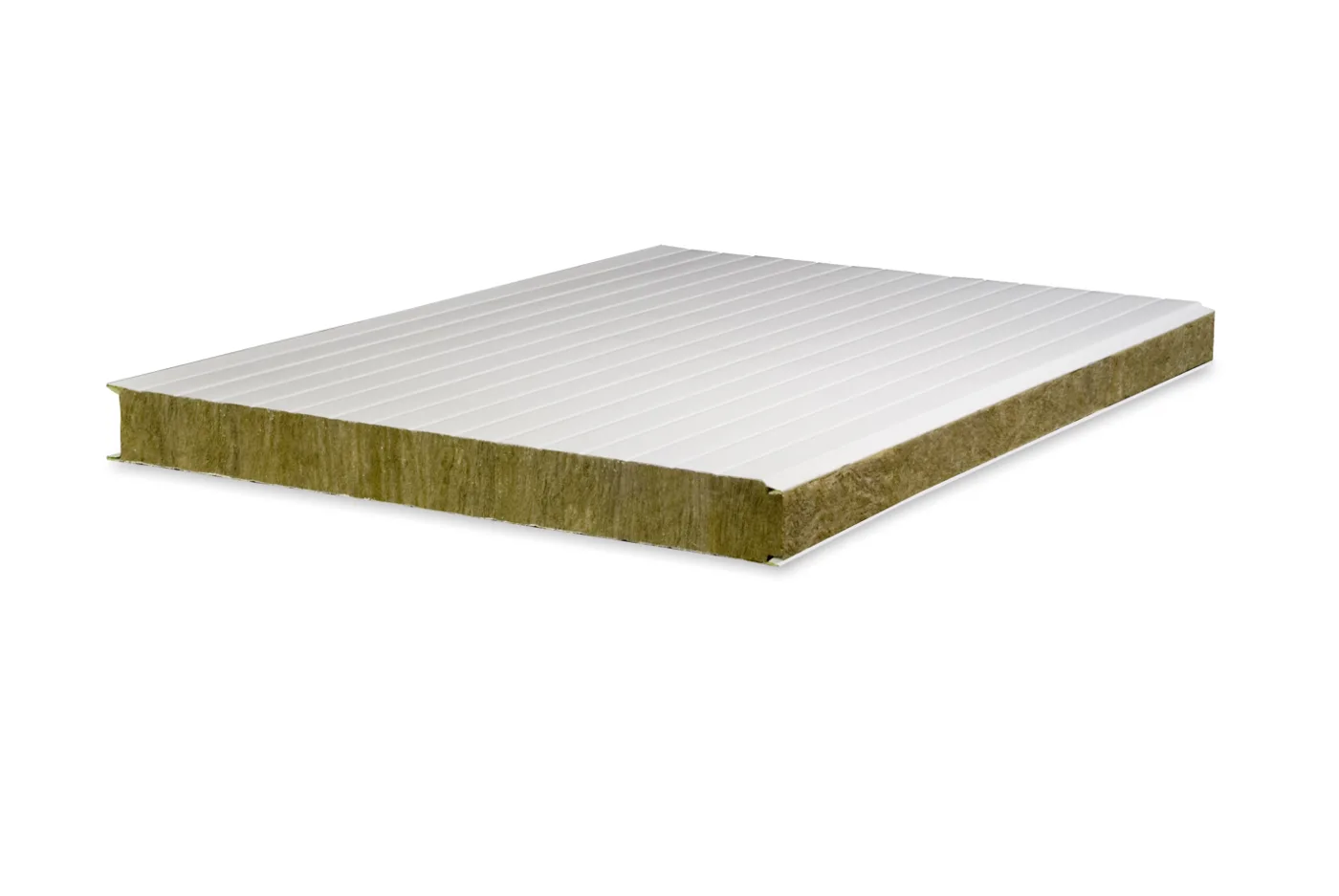

MuroHipertec® Wall
